週間タイマー

・PIC16F1827 PBPプログラムダウンロード → pccont.zip
　PICBASIC Pro Compiler で制作しています。

事務所の1台のパソコンに接続しているタイマーです。
営業日の翌日早朝にパソコンを自動起動して各種処理を実行しています。

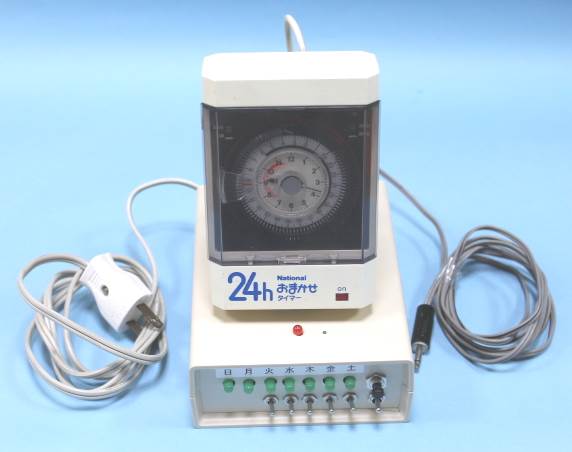

これまでは市販の24時間タイマー（写真上部の機器）だけで毎日所定時刻に起動してました。
なので休日の翌日も一律に起動され無駄な処理を繰り返していました。
そこで、営業日の翌日だけ起動できるように、いままでの24時間タイマーにマイコン回路を付加して、週間タイマーに改造しました。

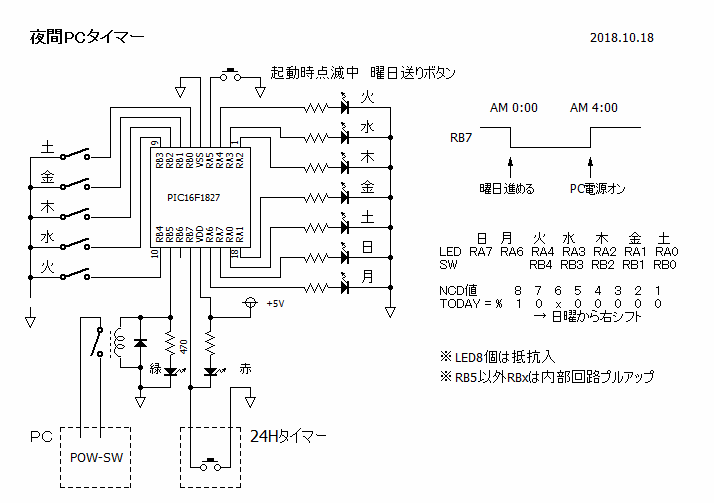

そのマイコン回路では、24時間タイマーの接点で24時間周期のパルスを作ります。
そのパルスは、AM 0:00で立下り、規定時刻 4:00で立ち上がるようにしています。
そして、パルスの立下りで曜日のカウントを進め、パルスの立下りでタイマー接点をオンするかしないかをPICマイコンで判定します。

「土」「日」の翌日「日」「月」はタイマー接点をオンする必要がない日です。
「火」～「金」は休日があるので、トグルスイッチで接点オンの日を事前に設定しておきます。

PICマイコン使うなら、クロック回路も作るとか、市販の時計基板を使えば、市販タイマーが不要でスマートになりますが、市販タイマーのアナログ時計もいいものです。

(keyword:・PIC16F1827) 2018.10.18
