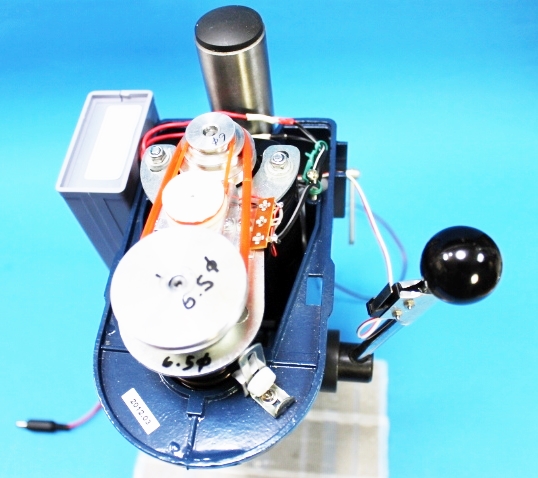

・元々付いていた回転速度コントローラ(トライアック式電流制限回路)
は取り外し。

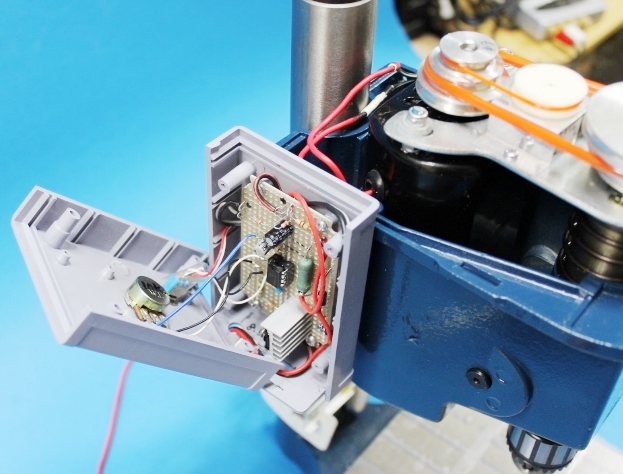

・新たに定速制御回路を取り付け。…本体左の箱

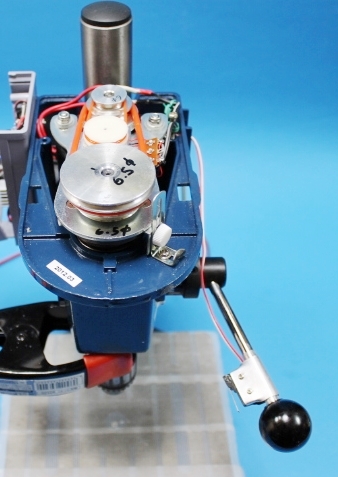

・ドリルを下げるレバーに回転オンさせる押しボタンスイッチを取り付け。
・盤面照明用のLEDランプを取付。…画像では見えない位置
直流電源は、2014年のグラインダー用と兼用。
元の速度コントローラでは、通常無負荷時で初期速度を調節しますが、穴あけ作業中負荷がかかると、電圧が大きく低下して極端に速度が落ちてしまいます。
この改造版では、負荷がかかって速度低下するとその分通電電流を大きくするので、回転数がかなり安定します。

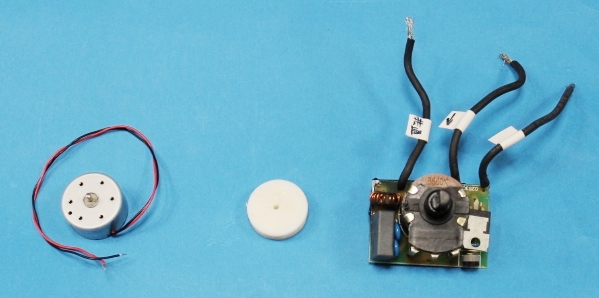

取り外し部品と、用意した部品の一部
・回転速度検知用のDCモーター
・プーリー(3Dプリンタで自作)
・取り外したトライアック式電流制限回路
