グラインダーの定速制御

ホビー向け小型両頭グラインダーを買いました。

http://www.monotaro.com/g/00135559

交流直流兼用のブラシモータを100Vの商用交流電源で作動させています。

速度調節は、サイリスタ回路で電流制限(交流の1サイクルの通電時間を制御)する方式です。

この方式だと、無負荷で最適速度に調節しても、研磨作業を始めて負荷がかかった途端、極短に速度低下します。

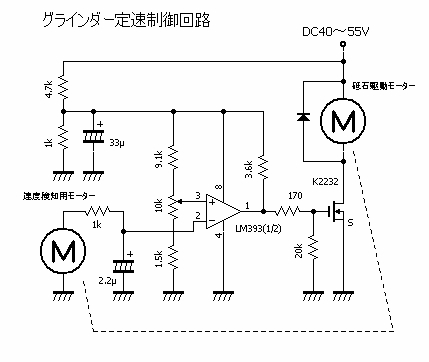

これが不愉快でしようがないので、可変かつ一定速度で回転制御できるよう改造しました。

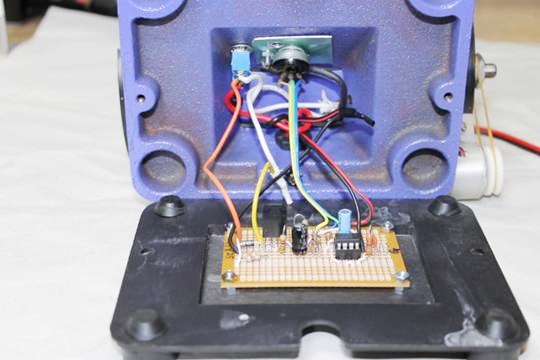

速度検知のため有り合わせの直流モーターを固定する。プーリーは3Dプリンタで自作、ベルトは輪ゴム。

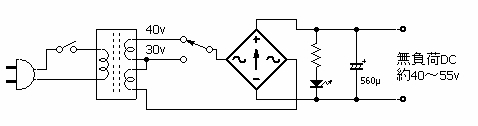

電源器

直流電源器を自作。元々AC100Vで作動させるモータのだが、DC40V台で適当な速度で使用できます。電流は1A以下です。

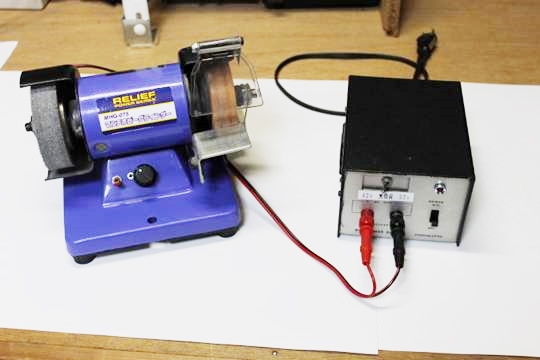

設定速度で定速回転するので、研磨作業がとても快適になりました。

2014.12.30
