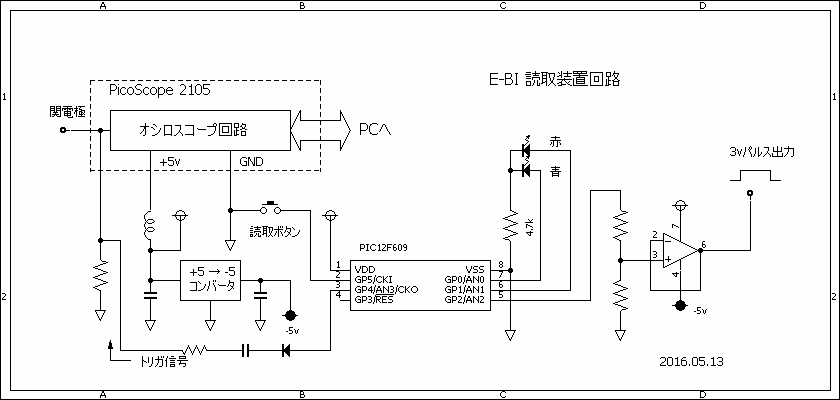

読取ボタンが押されると、PS2105にトリガ信号が印加され、約1μs後、3vパルスが出力されます。
3vパルス電流は、不関電極 → 被検者の 手(足)首 → 井穴 → 関電極 という経路で流れます。
PS2105は、トリガ信号により読取動作を開始して、40nsおきに1024回抵抗100Ωの両端の電圧値を読み取り、PCにデータを送出します。
読取ボタンが押されると、PS2105にトリガ信号が印加され、約1μs後、3vパルスが出力されます。
3vパルス電流は、不関電極 → 被検者の 手(足)首 → 井穴 → 関電極 という経路で流れます。
PS2105は、トリガ信号により読取動作を開始して、40nsおきに1024回抵抗100Ωの両端の電圧値を読み取り、PCにデータを送出します。
本装置の周辺で暖房用ヒーターのスイッチをオンオフするなど、ノイズが発生すると、そのノイズが上記読取装置のトリガ信号になって誤動作することがあります。
また、PCのAC電源ラインからの漏れ電流もノイズになります。

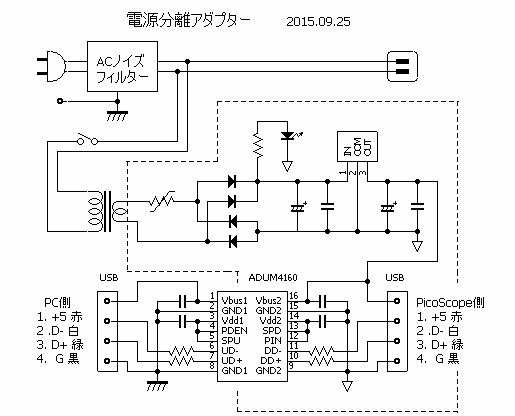

そういうノイズを低減・防止するための装置です。
