簡易経絡読取装置（A-BI）の読取特性

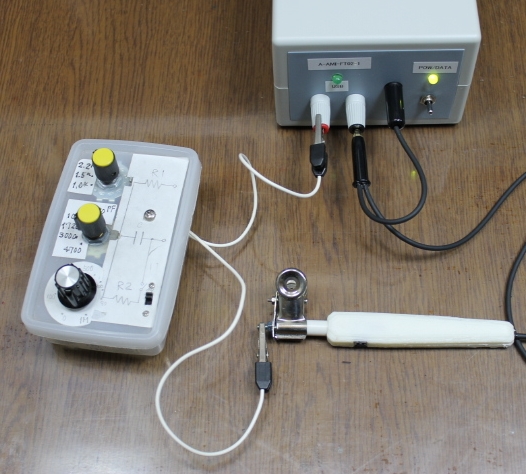

A-BI装置に試験回路を接続

試験回路の回路図
試験回路は人体の等価回路です。
回路内コンデンサーは、IQ値のもとになる皮膚の静電容量に相当します。抵抗器は、BP値のもとになる皮下組織の経絡反映部位の抵抗に相当します。
E-AMIの測定電極に人体の代わりに試験回路を接続し、各種コンデンサー・抵抗の組み合わせで測定操作を実行しました。

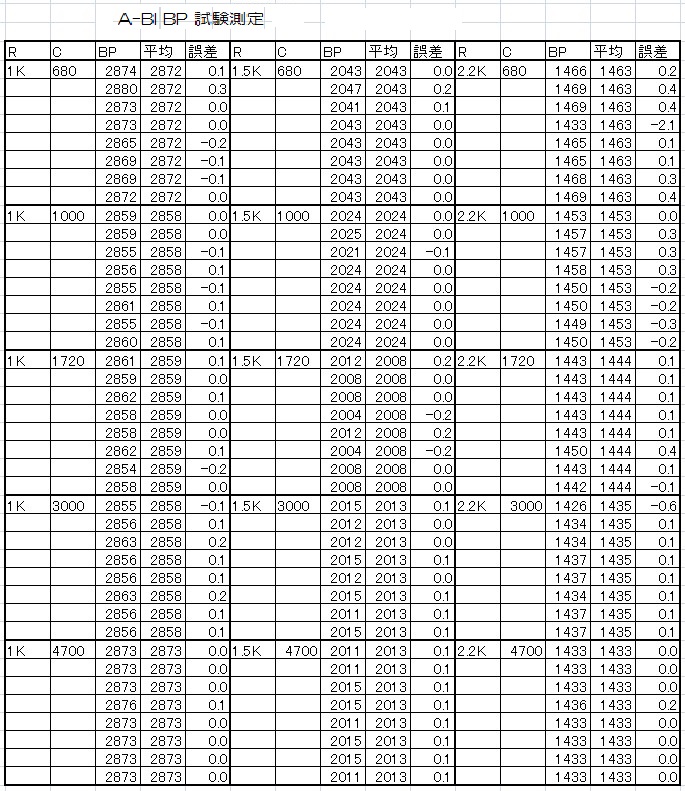

BP値は、抵抗値に係わらず一定です。

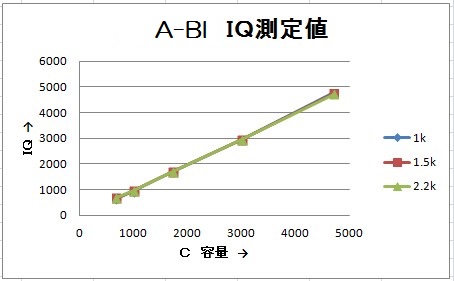

IQ値は、その定義どおりコンデンサー容量に比例しています。

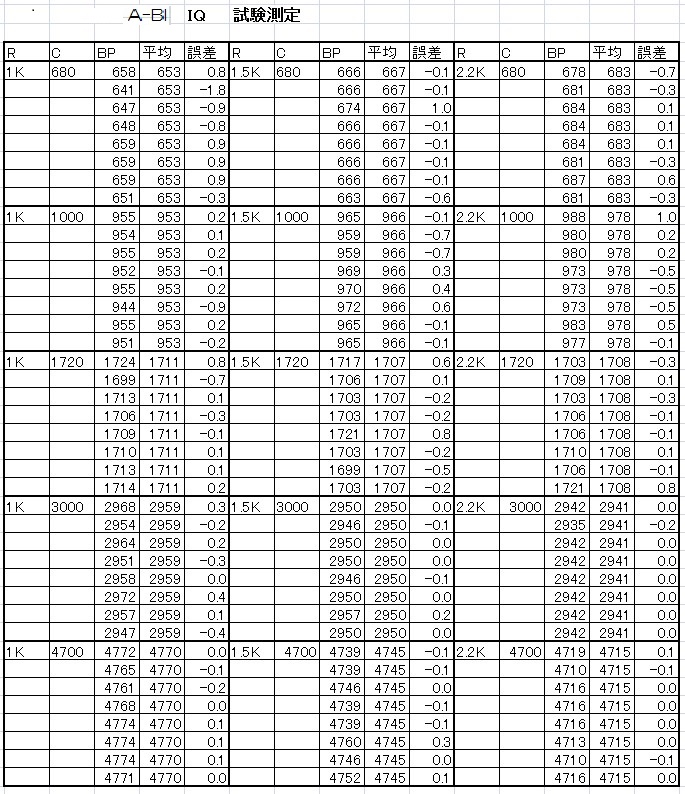

実験は、X(kΩ)とY(pF)という同一条件で7回ずつ合計144回測定しています。

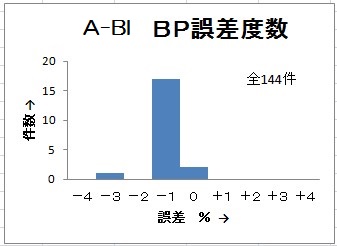

上の図は、1回の測定値ががそのグループの平均値に対して何％ずれたか、
％ごとに度数を計数したものです。誤差(バラツキ)は僅かです。

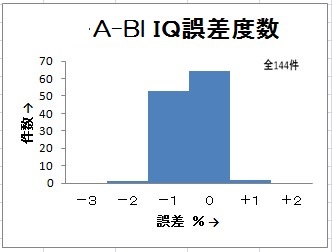

左図と同様に、ＩＱ値を集計したものです。
誤差(バラツキ)は僅かです。


2016.04.02
